Kódy
- Master kód - 1234
- Instalační kód - 000000 (6x 0)
Čas a datum
- Zadat kód 1234
- Stisknout TRBL
- Stisknout 8
Přidání uživatele
- Zadat kód 1234
- Stisknout 0
- Stisknout ACC
Načtení modulů
- Držet 0
- Zadat 000000 (6x 0)
- Zadat sekci 4005 pro rychlé načtení

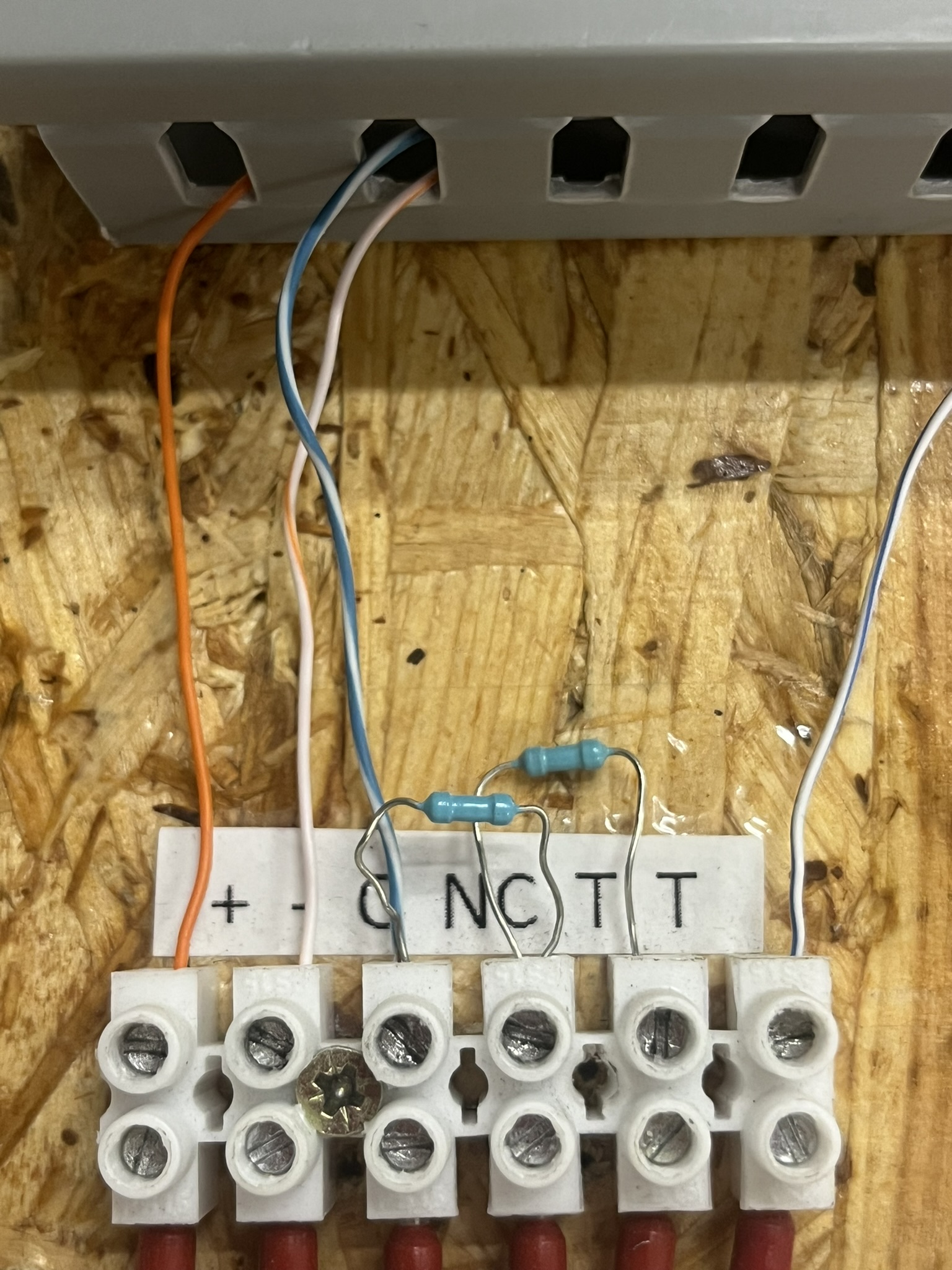

- Zapojení čidla s vyvážením
- Zapojení rezistorů (2.2 kΩ)
- 1. rezistor zapojíme C - NC
- 2. rezistor zapojíme T - NC
- Po zapojení je nutné zaškrtnout (v počítači) v senzorech použití vyvážení (EOL odpor)
Poznámka: T - tampér.
Tampér slouží pro vyhlášení poplachu v případě, že dojde k vloupání se do senzoru.

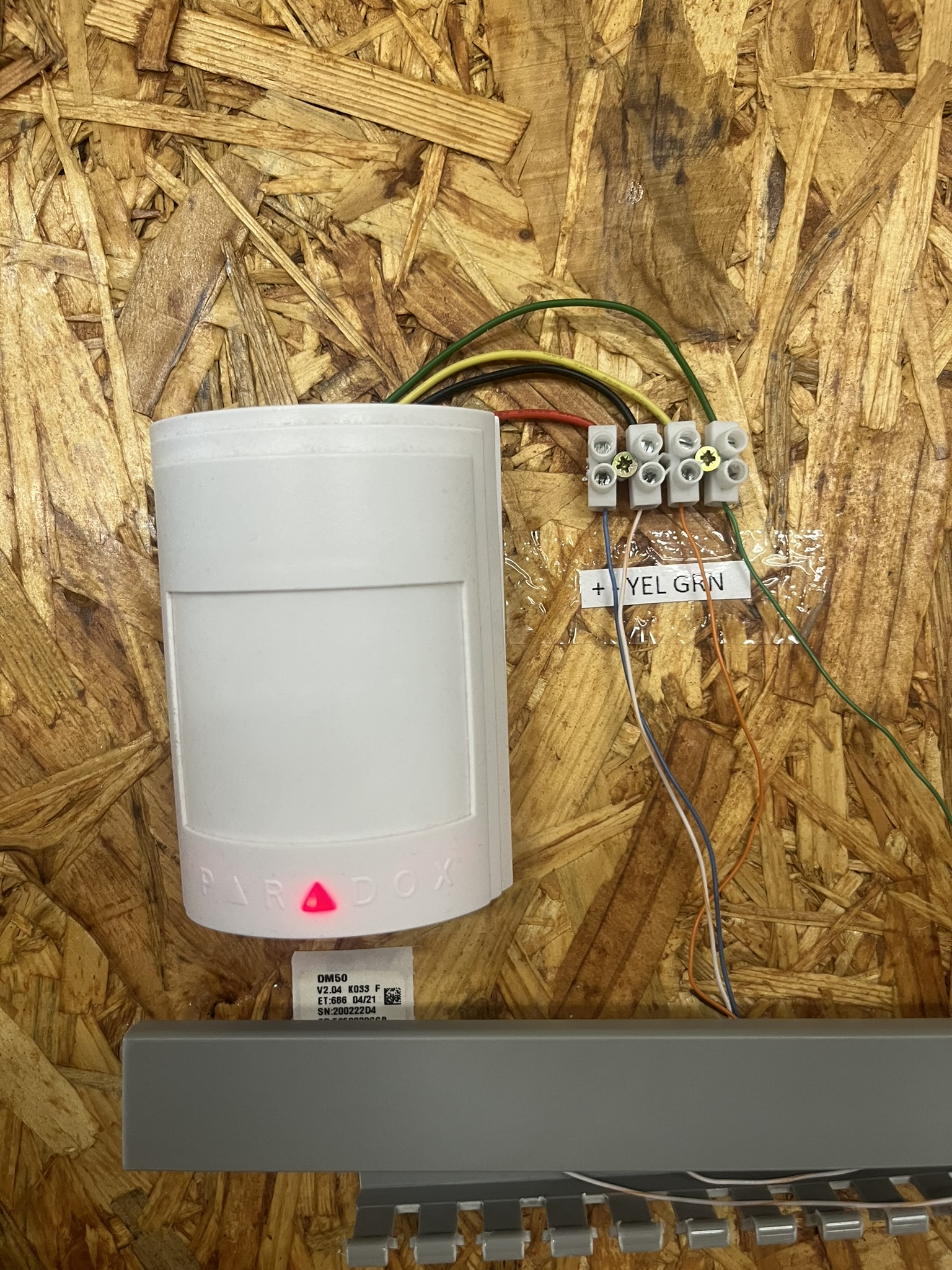

- Zde máme čidlo - sběrnice.
- Tohle čidlo se zapojuje bez vyvážení.
- Pozorně se podívejte na jeho výstupy/vstupy
- Při nastavování se pak v našem případě nastavuje od zóny 17 a má své sériové číslo!
- Tento senzor nemá každý panel, proto je dobré se podívat, zda tento senzor máte.

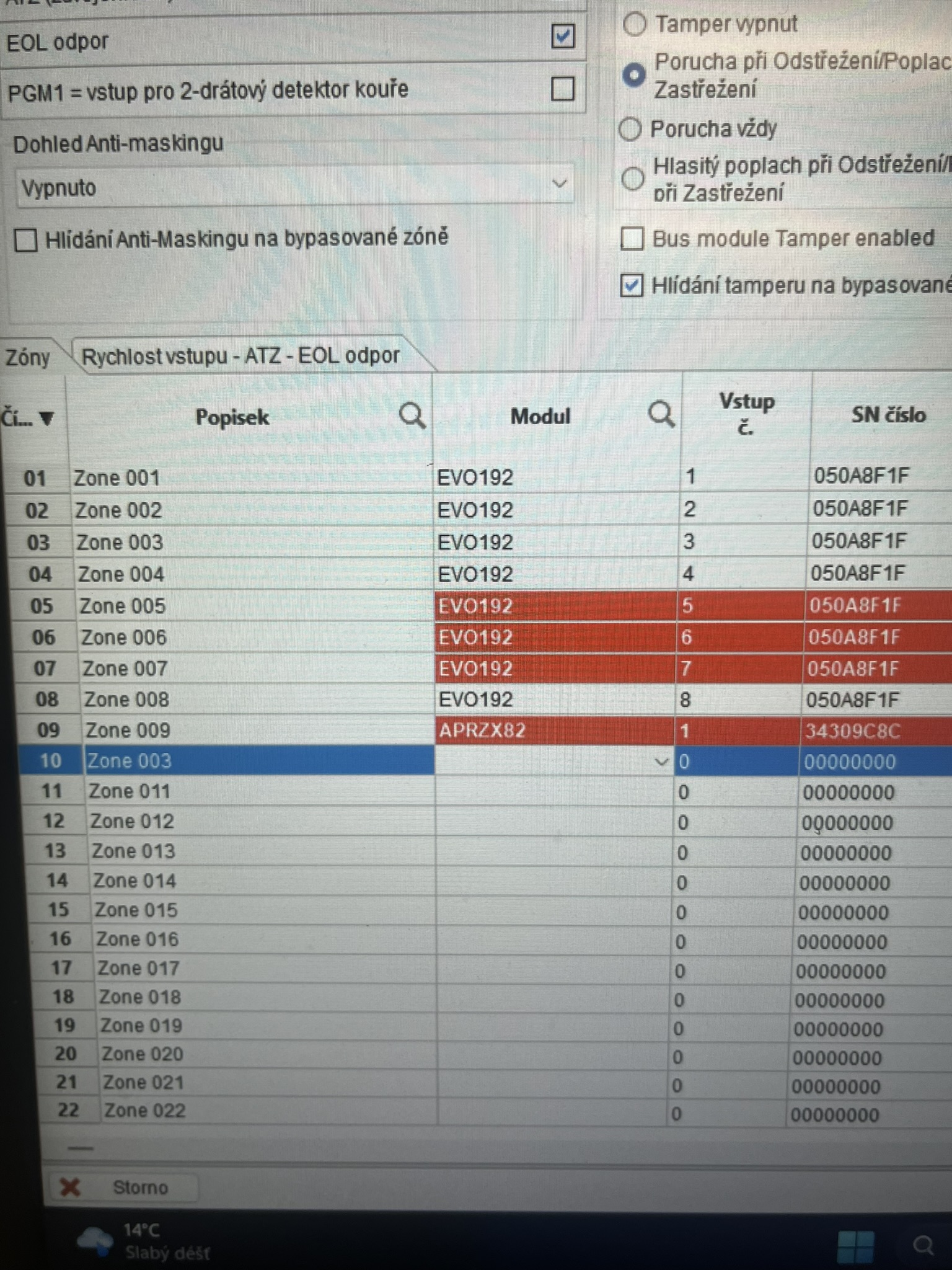

- Zde máme nastavení rozšiřovače
- Rozšiřovač se nastavuje od 9. zóny ve sloupci "Modul"
- Ingorujte červené buňky!

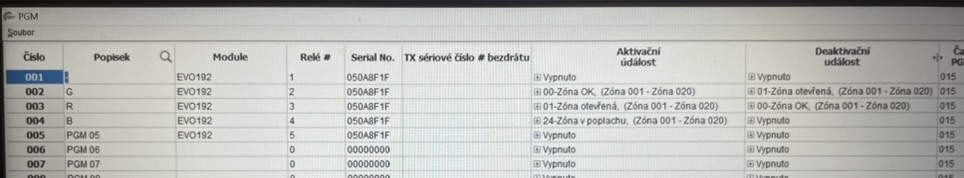

- Zde je příklad nastavení PGM
- U nastavování PGM je nutné nastavit začátek a konec dané funkce
- Při zapojování je dobré mít přehled, která ledka (RGB) je jaký výstup PGM
- Popisek v našem případě znázorňuje barvu ledky (R - červená, G - zelená, B - modrá)
- Nutné je také nastavit, které zóny vyvolají danou funkci (To je popsané ve sloupci "Aktivační událost" v závorkách "Zóna 001 - Zóna 020")
- V tomto příkladu se tedy rozsvítí zelená, pokud zóny 1-20 jsou v pořádku. Poté se zhasne, pokud zóny 1-20 budou otevřeny
- Červená se rozsvítí, pokud zóny 1-20 budou otevřeny, zhasne, pokud zóny 1-20 budou v pořádku
- Modrá se rozsvítí, pokud nějaká zóna 1-20 vyhlásí poplach, ale už nikdy nezhasne, protože máme vypnutou deaktivační funkci (událost)
Nastavení času
Přidání uživatele
- Při zadávání čísla se vytváří "ID" pro uživatele. Toto ID nesmí být duplicitní s ostatníma uživatelama (včetně master). To znamená, že první uživatel bude mít ID například 003, další 004 atd..
- Popis kódu je jméno uživatele. To se zadává pomocí klávesnice, stejně jak na tlačítkových telefonech.
Načtení modulů
- Lze použít sekce 4005 - rychlejší, nebo 4006 - normální.
- U zkouškách je jedno, kterou sekci použijete.
